ManualPress řada 300 s kontrolou procesů

Lisovací síla od 0,4 kN do 12 kN

Vyložení od 128 mm do 248 mm

Pracovní výška od 50 mm do 600 mm

Ruční lisy s kontrolou procesů a elektronickým blokováním zdvihu

Vlastnosti:

Delší zdvih
Lineární průběh síly pro lisy č. 305 a č. 307
Velká síla na konci zdvihu pro lisy č. 311

Přesné nastavení hloubky zalisování pomocí mikrometrického jemného nastavení

Vedení jsou bezúdržbová, málo podléhající opotřebení a zabezpečená proti přetočení – výsledkem je přesná práce při
dlouhé životnosti
Optimální pevné uložení a tvarový styk díky rybinovitému vedení na lisovací hlavě


Rychlé nastavení

- přesná souosost beranu ke stolu < 0,05 mm
- výškové nastavení pomocí kliky
- přesné otvory H7 v beranu a stolu lisu

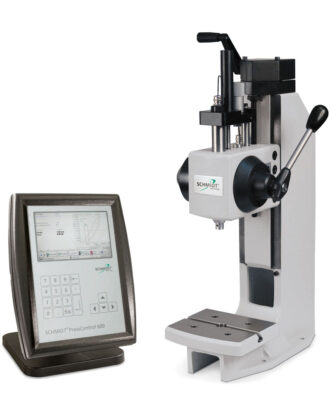

Ve spojení s řídicí jednotkou SCHMIDT ® PressControl 600

Nepřetržitá kontrola síly a dráhy po celý proces spojování

Umožňuje rozsáhlou analýzu chyb


Procesní bezpečnost:

Odpojení působnosti síly spojkou
Bezpečné separování a potvrzování správných a nesprávných dílů („Poka Yoke“)
Napojení externí senzoriky a aktoriky. Lis je odblokován až tehdy, když je součást kompletně resp. správně vložena.


Volně programovatelné polohování, zastavení a brzdění zdvihu v pracovním a zpětném zdvihu

Reagování na proces
Kontrola kvality
Snížení nákladů na chyby a zmetky


Krátké doby úprav díky předvolbě pracovních profilů

Integrované softwarové napojení modulových programů SCHMIDT® ControlTool a PLC přes USB zapojení do PC pro:

Správu výrobních dat
Kontrolu procesů
Vizualizaci procesních dat
Vyhodnocování kvality
Statistikou kontrolu procesů
